JUMAG Dampferzeuger

Öl oder Gasbefeuert

Kessel Typ DN 160 DG 260 DG 360 DG 460 DG 560 FLO 1060
DGRL 2014/68 EU Kategorie III PS x V < 1'000 PS x V < 1'000 PS x V < 1'000 PS x V < 1'000 PS x V < 1'000 PS x V < 3'000
Dampfleistung bis 160 kg/h (2.6 kg/Min.) 260 kg/h (4.3 kg/Min.) 360 kg/h (6.0 kg/Min.) 460 kg/h (7.6 kg/Min.) 560 kg/h (9.3 kg/Min.) 1'060 kg/h (17,7 kg/Min.)
Wärmebelastung 110 kW 175 kW 245 kW 315 kW 400 kW 760 kW
Wärmeleistung 105 kW 170 kW 235 kW 300 kW 380 kW 720 kW
Gesamtvolumen inkl. Eco 27 l 45 l 60 l 75 l 75 l 228 l
Niederwasserstand 7 l 10 l 12 l 15 l 15 l 40 l
Leergewicht 580 kg 700 kg 800 kg 1'200 kg 1'300 kg 2'250 kg
Max. Druck 13 bar Ü Si-Ventil 13 bar Ü Si-Ventil 13 bar Ü Si-Ventil 13 bar Ü Si-Ventil 13 bar Ü Si-Ventil 13 bar Ü Si-Ventil
Arbeitsdruck 6 bis 11 barÜ 6 bis 11 barÜ 6 bis 11 barÜ 6 bis 11 barÜ 6 bis 11 barÜ 6 bis 11 barÜ
Anheizzeit ca. 5 Min. ca. 8 Min. ca. 8 Min. ca. 8 Min. ca. 8 Min. ca. 10 Min.
Max. Öldurchsatz (11.8 kWh/kg) 9.3 kg/h 14.8 kg/h 20.7 kg/h 26.7 kg/h 33.9 kg/h 64.4 kg/h
Max. Erdgasdurchsatz (10.35 kWh/m3) 10.6 m3/h 16.9 m3/h 23.7 m3/h 30.4m3/h 38.6 m3/h 73.4 m3/h
Elektrischer Anschluss 400V/50 Hz 400V/50 Hz 400V/50 Hz 400V/50 Hz 400V/50 Hz 400V/50 Hz
Elektrischer Anschlusswert 2.4 kW 3.2 kW 3.2 kW 4.0 kW 4.0 kW 6.0 kW

Neuer Titel

JUMAG DG 160 bis DG 560

sowie FLO 1060



  • als Einzel oder Mehrfachanlage ist ein Vielfaches dieser Leistung möglich.
  • kombiniert die Vorteile eines Grosswasserraumkessel mit denen eines Schnelldampferzeugers
  • KEIN Zwangsdurchlaufkessel, d.h. ohne Rohrschlange und Kolben Pumpe
  • Niedriege Abgastemperaturen, inkl. Wärmerückgewinnung
  • Trockener Dampf (3-5% vor Dampftrockner)
  • Wartungsarme Kreiselpumpe
  • inkl. Abschlämmautomatik


Jetzt Beraten !

JUMAG Dampferzeuger Serie EDI

elektrisch

Kessel Typ EDI 20 EDI 40 EDI 60 EDI 80 EDI 100 EDI 120 EDI 360 EDI 960
DGRL 2014/68 EU Kategorie II 5.3 barÜ 5.3 barÜ 3.4 barÜ 3.4 barÜ 2.6 barÜ 2.6 barÜ - -
DGRL 2014/68 EU Kategorie III 13 bar Ü 13 bar Ü 13 bar Ü 13 bar Ü 13 bar Ü 13 bar Ü 13 bar Ü -
DGRL 2014/68 EU Kategorie IV - - - - - - - 13 bar Ü
Dampfleistung bis 26.5 kg/h (0.44kg/Min.) 53 kg/h (0.88 kg/Min.) 80 kg/h (1.32 kg/Min.) 106 kg/h (1.77 kg/Min.) 132.5 kg/h (2.2 kg/Min.) 160 kg/h (2.64 kg/Min.) 480 kg/h (8 kg/Min.) ca. 1.28t/h (21 kg/Min.)
Wärmeleistung 20 kW 40 kW 60 kW 80 kW 100 kW 120 kW 360 kW 960 kW
Gesamtvolumen 37.7 l 37.7 l 58.8 l 58.8 l 76.7 l 76.7 l 228 l ca. 1400 l
Niederwasserstand 14.3 l 14.3 l 31.5 l 31.5 l 40.5 l 40.5 l 140 l 876 l
Leergewicht 190 kg 200 kg 250 kg 260 kg 300 kg 310 kg 850 kg 4500 kg
Max. Druck 13 bar Ü Si-Ventil 13 bar Ü Si-Ventil 13 bar Ü Si-Ventil 6 bis 11 barÜ 6 bis 11 barÜ 6 bis 11 barÜ
Arbeitsdruck 0.3 bis 11.5 barÜ 0.3 bis 11.5 barÜ 0.3 bis 11.5 barÜ 0.3 bis 11.5 barÜ 0.3 bis 11.5 barÜ 0.3 bis 11.5 barÜ 3 bis 10 barÜ 0.5 bis 11.5 barÜ
Anheizzeit ca. 15 Min. ca. 7.5 Min. ca. 8 Min. ca. 6 Min. 6.5 Min. 5.5 Min. 5 Min. ca. 15 Min.
Elektrischer Anschluss 400 V / 50Hz 400 V / 50Hz 400 V / 50Hz 400 V / 50Hz 400 V / 50Hz 400 V / 50Hz 400 V / 50Hz 400 V / 50Hz
Elektrischer Anschlusswert 22.2 kW 42.2 kW 62.2 kW 82.5 kW 102.2 kW 122.2 kW 362.2 kW 1'017.3 kW
Vorsicherung kundenseitig min. 35 A - max. 63 A 63 A min. 100 A - max. 125 A 125 A min. 160 A - max. 200 A 200 A 600 A 3 x 1'500 A

Neuer Titel

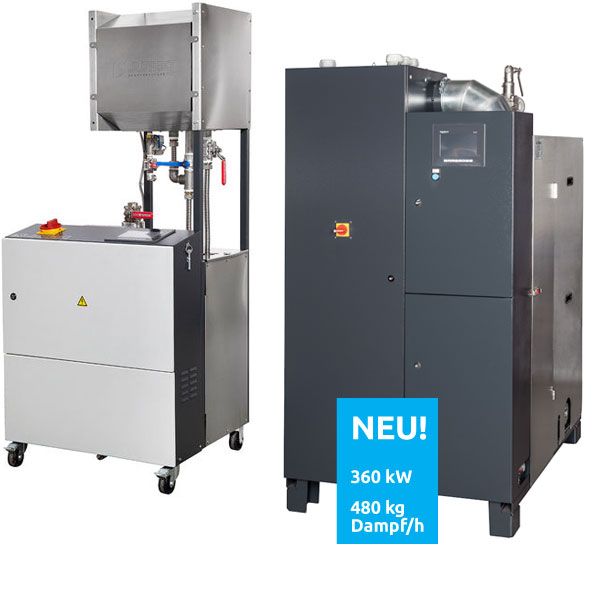

JUMAG EDI 20 - EDI 960


  • als Einzel oder Mehrfachanlage ist ein Vielfaches dieser Leistung möglich.
  • Reindampf ist möglich
  • alle Medienberührte teile aus Edelstahl
  • Gute Zugänglichkeit für Wartung
  • Stuffenloseregulierung
  • keine Stromabnahmespitzen dank symmetrischer Stromnetzbelastung
  • Sofortige Lastenanpassung
  • Touchscreen Steuerung in vielen Sprachen
  • EDI 360 & EDI 960 mit integierter Warmluftrückgewinnung im Schaltschrank





Jetzt Beraten !

JUMAG Container­dampf­anlagen

Sie bauen um und müssen die Dampfversorgung weiter aufrechterhalten? Sie haben nicht ausreichend Platz in Ihrer Werkshalle? Die Lösung bieten unsere Containerdampfanlagen.


Sie sind Ihre Dampfzentrale im Außenbereich. Die Ausstattung, Größe oder Farbe der Container oder Raumzellen kann nach Kundenwunsch erstellt werden.

Lösung

JUMAG Produktekatalog

Unsere Produkte und Leistungen

Das Beste aus Dampf zusammengefasst:
